滾珠螺桿選型與配置要考慮哪些因素
發布日期：2024-12-03

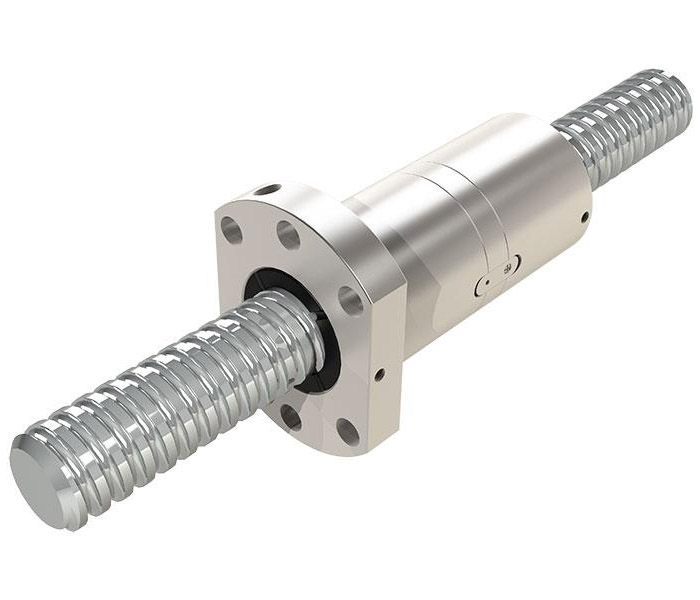

滾珠螺桿作為工業生產設備中的關鍵傳動元件，其性能與精度直接影響到整個機械系統的運行效率與加工質量。在眾多工業應用場景中，從大型加工中心到精密電子設備，滾珠螺桿以其高定位精度、長壽命及低污染等特性，成為了重要的組成部分。然而，面對市場上各種系列，如何根據實際需求選擇合適的型號與精度，成為了工程師與采購人員需要面對的重要課題。本文將從公稱直徑、導程、長度、螺母形式、精度等級及支撐方式等幾個方面，探討在選用滾珠螺桿時需要考慮的關鍵因素。
一、公稱直徑與負載能力
滾珠螺桿的公稱直徑，即螺桿的外徑，是選擇時首要考慮的因素之一。公稱直徑與負載能力基本成正比，直徑越大，承載的負載也越大。但需注意，額定負荷并非最大負荷，實際負荷與額定負荷的比值越小，螺桿的使用壽命越長。因此，在選擇滾珠螺桿直徑時，需根據設備的實際負載需求進行合理規劃。一般來說，直徑范圍在16至63毫米的常見，適用于大多數工業應用場合。
二、導程與速度要求
導程是滾珠螺桿旋轉一周時，螺母沿螺桿軸向移動的距離，它與設備的直線速度直接相關。在輸入轉速一定的情況下，導程越大，速度越快。因此，對于需要高速運動的設備，如電子機械、CNC機械等，應選擇導程較大的。通常，導程為5和10毫米的滾珠螺桿較為常用，能夠滿足大多數工業生產的速度需求。
三、長度與成本考量
滾珠螺桿的長度包括全長和螺紋長度兩個概念，在實際應用中，需根據設備的具體布局和安裝空間來確定螺桿的長度。同時，考慮到成本因素，長度一般不建議超過6米。對于超長行程的應用，可考慮使用齒輪齒條等更為經濟適用的傳動方案。此外，還需注意螺桿的固定方式及支撐結構，以確保其在高負載和高速運行下的穩定性。
四、螺母形式與精度要求
螺母的形式多樣，包括單螺母、雙螺母及特殊設計的螺母等。在選擇時，應根據設備的精度要求和使用環境來決定。對于精度要求較高的場合，如精密工具機、航空制造設備等，應選擇雙螺母結構以提高系統的剛性和穩定性。而在一般自動化機械中，單螺母結構即可滿足需求。此外，還需注意螺母的材質、潤滑方式及預緊力調整等細節問題，以確保滾珠螺桿的順暢運行和長期可靠性。
五、精度等級與應用場景
滾珠螺桿的精度等級是衡量其性能的重要指標之一，根據旋轉一周的運行精度和任意300mm行程內的行程變動量來劃分，精度等級可分為C0至C10共七個等級，不同精度適用于不同的機械設備和制造工藝。例如，在數控設備中常用C5和C3級精度的滾珠螺桿以確保加工精度；而在航空制造和精密投影等高精度設備中則采用C2級甚至更高精度的滾珠螺桿。因此，在選擇時需根據設備的精度要求和使用場景來合理確定精度等級。
六、支撐方式與系統穩定性
滾珠螺桿的支撐方式對其運行穩定性和壽命具有重要影響，在數控機床等高精度設備中，常采用兩端固定或一端固定一端自由的支撐方式以提高系統的剛性。同時，還需注意支撐結構的剛性和精度以及潤滑系統的設計與維護等問題，合理的支撐方式和良好的潤滑條件能夠顯著提高滾珠螺桿的運行穩定性和使用壽命。
在選用滾珠螺桿時，需綜合考慮公稱直徑、導程、長度、螺母形式、精度等級及支撐方式等多個因素。通過科學合理的選型與配置，可以充分發揮滾珠螺桿的性能優勢，提高工業生產設備的運行效率和加工質量。同時，也需關注維護與保養工作，以確保其長期穩定運行和延長使用壽命。
