滾珠螺桿的裝配要求和注意事項
發布日期：2024-12-03

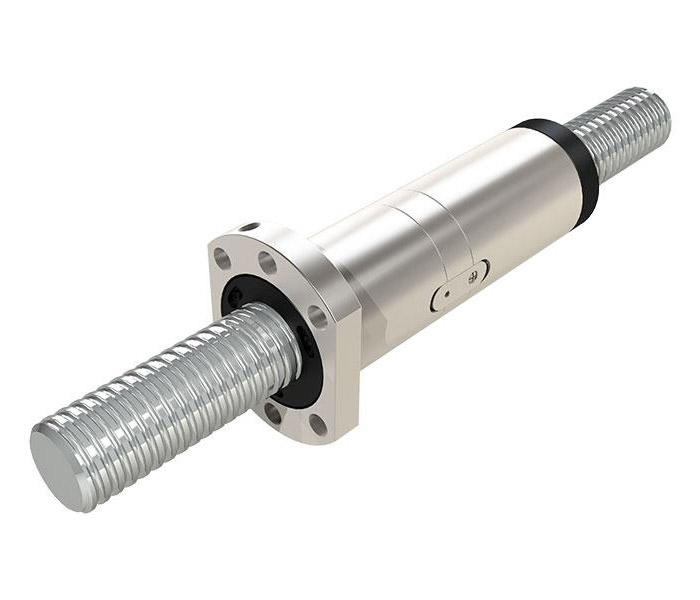

滾珠螺桿作為精密傳動部件，在數控機床、加工中心以及其他高精度機械中扮演著重要的角色。其裝配技術不僅直接影響到機床的工作精度，還關系到設備的運行穩定性和使用壽命。因此，滾珠螺桿的裝配需要嚴格遵循一系列技術要求，確保每一步操作都精準無誤。
一、裝配前的準備工作
在進行滾珠螺桿的裝配之前，需要確保所有零部件的清潔度和完整性。滾珠螺桿、螺母、軸承等部件應無損傷、無銹蝕，且表面光潔度符合要求。此外，還需準備相應的裝配工具，如專用軸承裝配襯套、鎖緊螺母、墊片、無頭緊固螺釘、專用測量工具等。同時，裝配環境應保持清潔，避免灰塵、雜質等污染物進入裝配區域。
二、裝配步驟及技術要求
1、支撐單元的裝配
支撐單元的裝配是滾珠螺桿裝配的關鍵步驟之一，以一端固定一端支承的安裝方式為例，首先需要將固定端支撐單元安裝到絲杠上。由于軸承內圈與絲杠之間為過盈配合，因此不能直接沖擊軸承，需使用專用的軸承裝配襯套進行裝配。安裝時，應確保軸承內圈與絲杠軸頸的配合緊密無間隙，同時避免損傷軸承滾道和滾珠。
2、鎖緊螺母的擰緊
鎖緊螺母用于固定支撐單元和絲杠，其擰緊力矩需要嚴格控制。首先，用鎖緊螺母將固定端支撐單元裝入絲杠后，初步擰緊鎖緊螺母。然后，使用兩倍的擰緊力矩將鎖緊螺母鎖緊，再放松并重新用規定的扭矩鎖緊。為了防止鎖緊螺母在工作過程中松動，還需在螺釘螺紋上涂加螺絲膠水，待其自然固化。
3、滾珠螺母的裝配
滾珠螺母的裝配也是關鍵環節，如果采用螺母支座進行過渡連接，應先將螺母支座裝入滾珠螺母，并用螺釘暫時固定（不擰緊）。在裝入螺母支座時，如果滾珠螺母帶有外循環回流管結構，需轉動滾珠螺母使回流管位于靠工作臺的一側，以確保滾珠循環順暢。若直接在工作臺下方設計滾珠螺母安裝孔，則需根據滾珠螺母外徑與支撐端軸承外徑的大小關系，合理安排裝配順序。
4、支撐端支撐單元的裝配
支撐端支撐單元的裝配同樣重要，需先使用軸承裝配專用襯套將支撐端軸承裝入絲杠支撐端。然后，用專用工具鉗將彈性擋圈裝入絲杠的定位溝槽內，對軸承進行軸向固定，將軸承裝入支撐端支撐單元軸承孔內。在裝配過程中，需確保軸承與軸承孔、軸承與擋圈的配合緊密無間隙。
三、裝配過程中的注意事項
1、精度調整
滾珠螺桿的裝配精度直接影響到機床的工作精度，在裝配過程中，需對各部件進行精確的調整。特別是兩端支撐單元的軸承座孔中心與螺母支座孔中心要精確調整到“三點同心”的狀態，即三個安裝孔中心需要位于一條直線上。
2、軸向位移控制
滾珠螺桿的軸向位移是影響傳動位置精度的關鍵因素之一，在裝配過程中，需要嚴格控制軸向移動。通過預拉伸絲杠軸、合理安裝軸承和調整鎖緊螺母等措施，將軸向竄動控制在允許范圍內。
3、防塵處理
滾珠螺桿的工作環境往往存在大量粉塵和雜質，這些污染物容易進入絲杠副傳動面并加劇磨損。因此，在裝配過程中需做好防塵處理。使用清潔的布包裹住絲杠的外露部分，防止粉塵進入傳動面。同時，在安裝完畢后還需定期檢查并清理絲杠副表面的污染物。
四、裝配后的檢測與調整
裝配完成后，需對滾珠螺桿的傳動精度和穩定性進行檢測。使用扭矩測試工具測試絲杠轉動所需的扭矩，用千分表測試滾珠螺桿軸端的端面跳動及徑向跳動，根據檢測結果進行調整狀態。同時，還需對機床的整體性能進行測試以確保其滿足設計要求。
滾珠螺桿的裝配技術要求嚴格且復雜，涉及到多個環節和多個細節，只有嚴格按照技術要求進行操作并注重細節處理才能確保滾珠螺桿的裝配質量和工作性能。因此，在實際操作中需由專業人員負責裝配和維修工作，并配備相應的測量工具和設備以確保裝配精度和穩定性。
