直線導軌精度等級劃分的依據
發布日期：2024-12-10

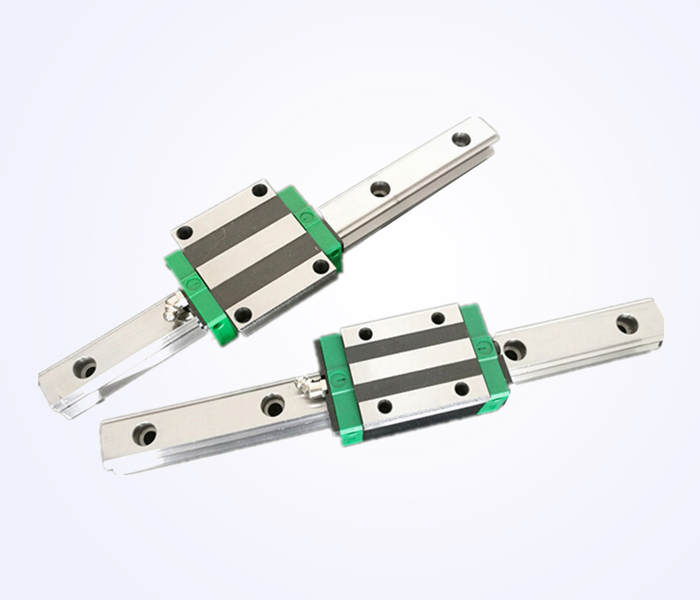

直線導軌作為精密機械部件的重要組成部分，其精度等級的劃分對于機械設備的整體性能與運行穩定性具有至關重要的影響。這一精度等級的確定，并非隨意而為，而是基于一系列嚴謹的技術指標與測試方法，確保導軌在不同應用場景下均能發揮相應效能。
一、精度等級劃分的核心指標
直線導軌的精度等級主要依據以下幾個關鍵指標進行劃分：
1、尺寸容許誤差：包括高度H和寬度W的尺寸容許誤差，這是衡量導軌制造精度的基礎，直接關系到導軌與滑塊之間的配合緊密度及運動平穩性。高度H和寬度W的成對相互差也是重要考量因素，它反映了導軌在生產過程中的一致性和穩定性。
2、行走平行度：這是直線導軌精度等級劃分中關鍵的指標之一，指的是滑塊上表面對滑軌下表面在移動過程中的平行度，直接關系到導軌的導向精度和定位精度。行走平行度的數值越小，表示導軌的精度越高，機械設備在運行時的誤差也越小。
二、精度等級的具體劃分
基于上述核心指標，直線導軌的精度等級通常被劃分為以下幾個級別（以導軌100mm長為例）：
1、普通級（無標注/C）：行走平行度約為5μm。這一級別的導軌適用于對精度要求不高的場合，如一般工業自動化設備、家具滑軌等。
2、高級（H）：行走平行度提升至3μm。高級導軌在機械制造、自動化設備等領域得到廣泛應用，能夠滿足中等精度要求的工作環境。
3、精密級（P）：行走平行度進一步減小至2μm。精密級導軌適用于高精度機床、精密測量儀器等對精度要求極高的場合，能夠顯著提升設備的加工精度和測量準確性。
4、超精密級（SP）：行走平行度達到1.5μm。這一級別的導軌代表了當前工業制造領域的頂尖水平，廣泛應用于半導體制造、光學儀器、航空航天等高技術領域。
5、超超精密級（UP）：行走平行度更是低至1μm或以下。超超精密級導軌是精密制造技術的巔峰之作，主要用于超精密加工、納米技術等前沿領域，對推動科技進步和產業升級具有重要意義。
三、精度等級劃分的依據與方法
直線導軌精度等級的劃分并非一蹴而就，而是需要經過嚴格的生產控制、質量檢測與性能測試等多個環節。具體來說，其依據與方法包括：
1、先進的生產工藝：采用高精度數控機床、精密磨削技術等先進生產工藝，確保導軌的尺寸精度和表面質量。
2、嚴格的質量控制：在生產過程中實施全面質量管理，對原材料、半成品及成品進行嚴格檢驗，確保每一道工序都符合質量要求。
3、精密的測試設備：利用激光干涉儀、三坐標測量機等高精度測試設備，對導軌的尺寸容許誤差、行走平行度等關鍵指標進行精確測量。
4、科學的測試方法：制定科學合理的測試方案，模擬實際工況下的運行環境，對導軌進行長時間、多工況的測試，以評估其性能表現。
直線導軌精度等級的劃分是精密制造技術的重要體現，它不僅關乎機械設備的性能與穩定性，更直接影響到整個行業的發展與進步。
